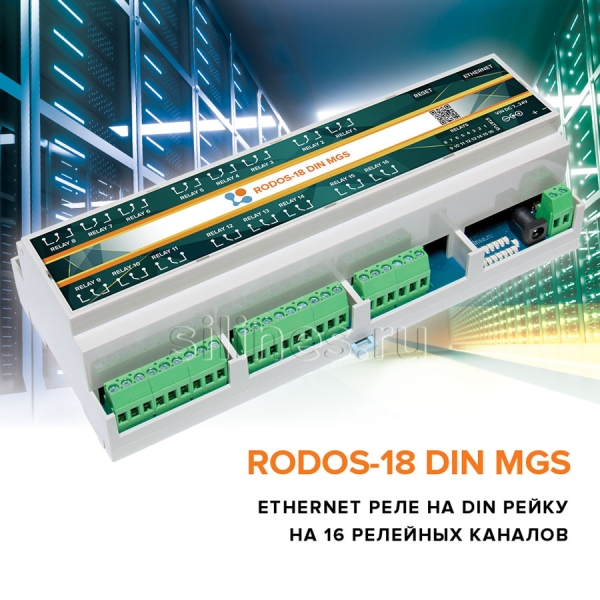

Ethernet реле на DIN рейку на 16 релейных каналов RODOS-18 DIN MGS

Silines

Данное устройство представляет собой коммутатор силовых нагрузок. Коммутация производится посредством управления электромеханическим реле (контакты механически замыкаются/размыкаются). Управление реле и настройка устройства производится через Ethernet кабель:

  • напряжение питания: постоянное 7 – 24 B;
  • количество реле: 16 шт.;
  • номинальная коммутируемая нагрузка на реле:
    • 7 А/30 B (постоянное напряжение);
    • 7 A/250 B (переменное напряжение 50/60 Гц);
  • интерфейс Ethernet: 1 x 10Base-T;
  • диапазон рабочих температур: – 40 … +60 °C.

Цена: 16847.61 ₽ с НДС

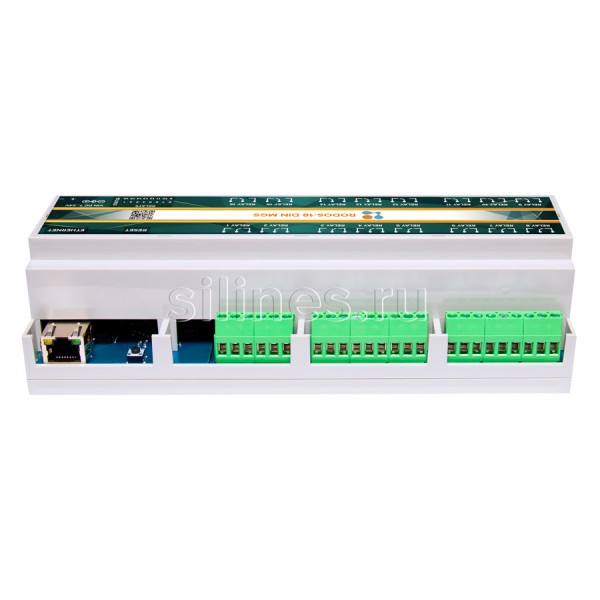

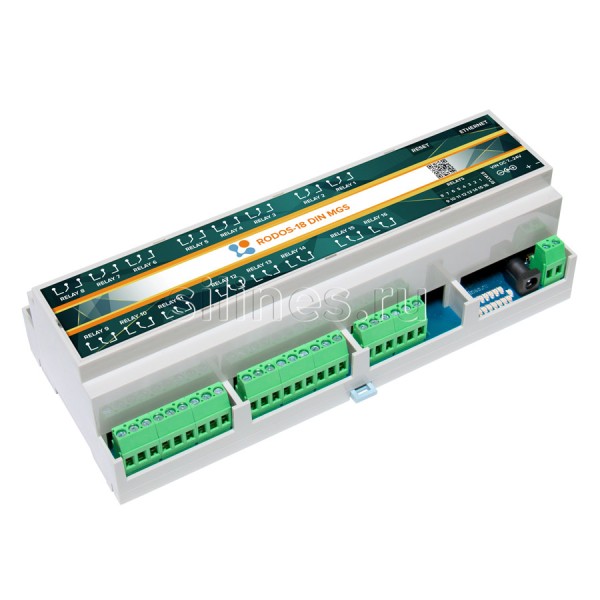

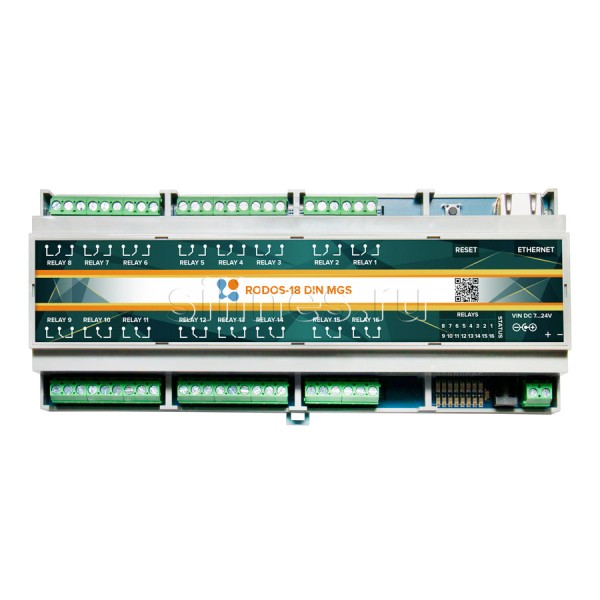

RODOS-18 DIN MGS представляет собой контроллер для коммутации силовых линий постоянного/переменного напряжения, управляемый по IP через сеть Ethernet (IP-реле/интернет-реле/ethernet-реле). Коммутация линий осуществляется за счет 16-ти встроенных моностабильных электромеханических реле типа 1С “перекидной контакт” (контакты механически замыкаются/размыкаются под действием магнитного поля). Все реле устройства работают независимо друг от друга, каждое реле имеет на выходе разъем для подключения коммутируемой линии с протекающим током до 7A 220В переменного либо 30В постоянного напряжения. Корпус устройства оборудован специальными креплениями на DIN-рейку. Устройство имеет возможность обновления прошивки, а также работы со статическим IP либо DHCP.
Доступные способы управления:
  • Встроенный web-интерфейс – управление реле и настройка устройства с через web-браузер
  • http get запросы – специальный интерфейс, позволяющий производить управление реле, а также получать их состояние в формате XML либо JSON с помощью специальных команд
    • ​через терминал либо файловые скрипты (исполняемые файлы либо ярлыки) в операционной системе с использованием специализированных утилит (curl, wget и др.)
    • в мобильных приложениях, поддерживающих отправку http команд (http shortcuts (“Ярлыки HTTP-запросов”) и др.)
    • в пользовательском софте с использованием библиотек для работы с http либо tcp
    • через готовые компоненты в различных системах автоматизации (1C, Zabbix)
    • через html/JavaScript компоненты на пользовательском сайте
  • http post запросы – расширенный функционал управления, аналогичный http get, формат команд и данных такой же к в UDP
  • UDP – управление и получение состояния реле через отправку UDP команд
  • SNMP V1/V3 – получение состояния реле через SNMP запросы (без управления)

Поддерживаемые команды управления:

  • Включить/выключить реле – все способы управления
  • Подать импульс на реле длительностью, заданной в настройках устройства – все способы управления (длительность импульса можно задать индивидуально для каждого реле)
  • Подать импульс на реле длительностью, заданной команде – все способы управления (длительность импульса можно задать индивидуально для каждого реле)

Все команды можно подать как на одно, так и на группу реле. Групповые команды поддерживаются всеми способами управления, кроме http get

Подключение:

  • Напряжение питания 7…24 В постоянное
  • Интерфейс – Ethernet 10/100 Мбит/c Half/Full Duplex, auto-MDIX, автоматическая корректировка полярности витой пары (максимальная длина сегмента 100 м)
  • Для управления нагрузкой свыше 7А/250В Вы можете приобрести к данному устройству КОНТАКТОР.

Для питания устройства на нашем сайте Вы можете отдельно приобрести блок питания MDR-10-12 или MDR-20-12

Основные отличия от предыдущей версии (RODOS-18 DIN MG) (…)

  • Новый физический уровень с поддержкой 10/100 Мбит/с Half/Full Duplex, auto-MDIX и автоматической корректировкой полярности витой пары
  • Добавлена возможность обновления прошивки устройства со стороны пользователя
  • Длительность импульса в настройках задается для каждого реле индивидуально в миллисекундах
  • Добавлена команда подать импульс с длительностью, указанной в команде
  • Добавлена возможность управления группой реле через одну команду
  • Добавлена возможность управления и получения состояний реле через http post
  • Доработан алгоритм работы с устройством по UDP с полной обратной совместимостью со старым форматом команд – в ответ на команду устройство возвращает признак успешного либо ошибочного выполнения команды. Добавлены команды для получения состояния реле и подачи импульса заданной длительности
  • Добавлена возможность получить состояние реле через http get в формате JSON
  • Разделение механизмов авторизации в web-интерфейсе и управления через API. Логин и пароль для управления через API задается отдельно. Пароль от web-интерфейса не передается и не хранится на устройстве в открытом виде (SHA-256). Пароль для web-интерфейса можно задавать любой длины с любым набором символов (в пределах ограничения используемого web-браузера)
  • После авторизации в web-интерфейсе формируется ограниченная по времени сессия. По истечении настраиваемого времени происходит автоматический выход
  • Добавлена ролевая модель из двух пользователей – администратора и оператора. Оператор не имеет доступа к изменения настроек и управлению реле, но может видеть их состояния в web-интерфейсе
  • Добавлена обработка http OPTIONS для обработки кросс-доменных запросов с авторизацией
  • Добавлен серийный номер устройства
  • Добавлен алгоритм обнаружения конфликта IP адресов (arp probe/announce RFC 5227)

Артикул: ES0028 Категория: Метки: , ,
Бренд

Страна производитель

Производитель

Модель

Примечание

, ,

Напряжение питания: 7-24VDC
Максимальная потребляемая мощность: 8 Вт
Количество встроенных реле для управления нагрузкой: 16
Тип встроенных реле: 1C (нормально замкнутый, общий и нормально разомкнутый)
Коммутируемая мощность встроенных реле: 7A/250В переменное напряжение 50/60 Гц; 7A/30В постоянное напряжение
Габариты устройства:
  • Длина – 90.6 мм
  • Ширина – 211.5 мм
  • Высота – 58 мм
Вес устройства: – 470 грамм
